Па сутнасці, абціскная клема - гэта металічны кантакт, які механічна прыціскаецца да зачышчанага провада. Вы прыкладваеце кантраляваную сілу - звычайна з дапамогай абціскнога інструмента або аўтаматызаванага прэса - і ствол клемы дэфармуецца вакол правадыра.
Правільны абціск робіць тры рэчы адначасова:
Няма цяпла. Няма патоку. Няма часу астуджэння. Вось чаму аўтамабільная прамысловасць стандартызавала абцісканне дзесяцігоддзі таму і ніколі не азіралася назад.
Давайце разгледзім тыпы тэрміналаў, з якімі вы часцей за ўсё сутыкнецеся. «Правільны» залежыць ад вашага інтэрфейсу спалучэння, калібра правадоў, бягучай нагрузкі і месца размяшчэння раздыма ў канчатковым прадукце.

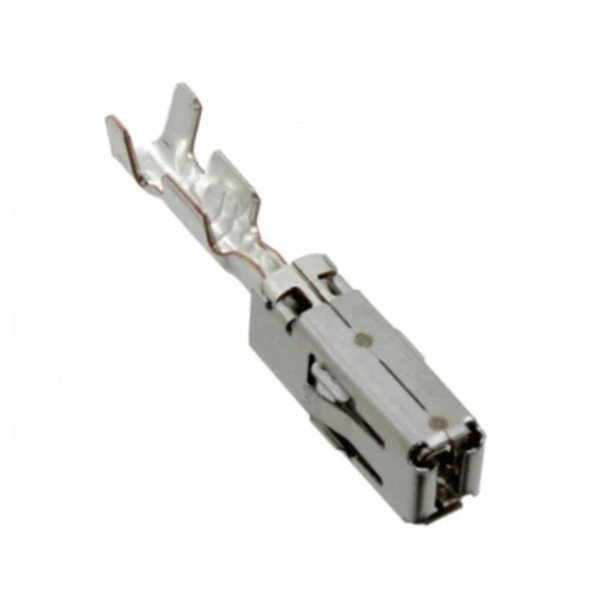

Гэта вашы тэрміналы хлеба з маслам. Адзін бок - штыфт (мужчына), іншы мае спружынны кантакт, які прымае яго (гнязда). Яны знаходзяцца ўнутры корпусаў раздымаў і ўтвараюць сапраўдны электрычны шлях.
У аўтамабільных прылажэннях гэтыя тэрміналы павінны вытрымліваць пастаянную вібрацыю, перапады тэмпературы ад –40°C да больш за 120°C і гады цеплавога цыклу. Вось чаму геаметрыя клемы - асабліва секцыя кантактнай спружыны - павінна быць дакладна набрана.
У JDE Auto мы вырабляем шырокі асартымент мужчынскіх/жаночых канфігурацый тэрміналаў, уключаючы круглыя, квадратныя і лопастныя варыянты. Мы таксама вырабляем корпусы раздымаў, унутры якіх знаходзяцца гэтыя клемы, таму вы не купляеце ў двух розных пастаўшчыкоў.
Агульныя прыкладанні:
Тэрміналы ляза выкарыстоўваюць плоскі інтэрфейс спалучэння ў стылі шпунт і паз. Яны кампактныя, іх лёгка спарваць і размыкаць, і яны прыгожа штампуюць у прагрэсіўных штампах вялікага аб'ёму. Па гэтай прычыне раздымы з гафрыраванымі лязамі для аўтаматычных джгутоў з'яўляюцца аднымі з найбольш запатрабаваных тавараў — яны спалучаюць простую структуру спалучэння з геаметрыяй, якая прабачае сілу ўстаўкі, што важна, калі вы збіраеце ў цесных месцах.
Вы знойдзеце іх ва ўсім: ад блокаў засцерагальнікаў да элементаў кіравання вентыляцыяй, вентыляцыяй і кандыцыянаваннем.
Асноўныя перавагі:
Круглыя клемы - гэта менавіта тое, што яны гучаць - круглыя спалучаныя грані. Мы вырабляем іх у некалькіх канфігурацыях кроку, у тым ліку 1,00 мм, 1,02 мм і 1,59 мм, якія ахопліваюць шэраг прымянення ад нізкага да сярэдняга току.
Тыповыя вобласці прымянення:
Квадратныя і прастакутныя тэрміналы прапануюць тое, чаго няма ў круглых: убудаваную механічную індэксацыю. Калі тэрмінал знаходзіцца ў корпусе, ён не можа круціцца. Гэта важна для аўтаматызаванай устаўкі і для падтрымання паслядоўнага выраўноўвання кантактаў на працягу тысяч цыклаў спарвання.
Кампраміс? Больш жорсткія допускі на памеры. Некалькі сотых доляй міліметра, і вы адчуеце гэта ў сіле ўстаўкі. Вось дзе дакладная штампоўка металу зарабляе.
Звычайна выкарыстоўваецца ў:
Гэта "закручваюцца" клемы, якія адрозніваюцца ад прыведзеных вышэй тыпаў спалучаных пар.
Кальцавыя клемы абмываюць шпільку або шрубу і не могуць саслізнуць пасля зацягвання. Яны падыходзяць для злучэнняў з зазямленнем, наканечнікаў батарэі і блокаў размеркавання электраэнергіі.
Лопатападобныя (вілачныя) клемы дазваляюць аслабіць шрубу роўна настолькі, каб уключыць або зняць клему, не здымаючы цалкам крапеж. Зручны для спраўных злучэнняў.
Вы можаце стварыць ідэальны тэрмінал на паперы. Але калі ваш працэс штампоўкі не можа вытрымаць ±0,02 мм у зоне кантакту, гэта не мае значэння.
Вось што насамрэч адбываецца ў цэху: прагрэсіўны штамп прапускае стужку з меднага сплаву праз некалькі станцый — нарыхтоўка, фармоўка, згінанне, часам чаканка. Кожная станцыя дадае функцыю. Да шостай або сёмай станцыі гэтая малюсенькая дэталь павінна быць ідэальнай па памерах кожны раз на хуткасцях 200–600 удараў у хвіліну.
Крытычныя памеры, якія мы ўважліва сочым:
| Што мы кантралюем | Чаму гэта важна |
|---|---|
| Таўшчыня матэрыялу | Уплывае на сілу спружыны і адчуванне ўстаўкі |
| Шырыня і крок клемы | Павінна дакладна адпавядаць раздыму |
| Абціскная геаметрыя ствала | Вызначае, зварваецца дрот халоднай зваркай ці проста пераціскаецца |
| Кантактны вясновы нораў | Занадта мяккі = страчаны кантакт; занадта моцна = празмерная сіла ўстаўкі |
| Аднастайнасць пакрыцця паверхні | Каразійная ўстойлівасць і кантактная стабільнасць |
У JDE Auto мы не проста штампуем тэрміналы — мы ствараем штампы для штампоўкі ўласнаручна. Гэта азначае, што калі заказчыку патрабуецца наладзіць дызайн, мы не будзем чакаць шэсць тыдняў пастаўшчыка інструментаў. Мы пераварочваем гэта за дні.
Большасць абціскных клем пачынаецца з медзі або меднага сплаву. Вось як звычайна разбіваецца выбар:
| Матэрыял | Ключавое ўласцівасць | Звычайнае выкарыстанне |
|---|---|---|
| медзь | Лепшая праводнасць | Прыкладанні з нізкай сілай і максімальным токам |
| Медныя сплавы | 80–90% электраправоднасці + лепшая спружына | Большасць аўтамабільных тэрміналаў |
| Латунь | Лёгка штампаваць, эканамічна выгадна | Агульнага прызначэння і прамысловасці |
Потым ідзе пакрыццё. Волава - найбольш распаўсюджанае - яно даступнае па цане і яго можна паяць. Але для высоканадзейных аўтамабільных або новых энергетычных прыкладанняў вы можаце спецыфікаваць срэбныя, залатыя або спецыялізаваныя сплавы ў залежнасці ад таго, што вы спрабуеце вырашыць (карозія, фрэттинг, моцны ток і г.д.).
Шчырая праўда? Выбар матэрыялу - гэта тое, дзе адбываецца значная аптымізацыя выдаткаў. Мы працуем з кліентамі, каб падабраць патрэбны матэрыял — не самы дарагі, які правярае кожную скрынку, а той, які адпавядае рэальным патрабаванням поля.
Абціскная клема - гэта не проста «металічная трубка, якую вы сціскаеце». Ён мае розныя функцыянальныя зоны, і кожная з іх мае сваю працу:
| Зона | Функцыя |
|---|---|
| Зона абціскання дроту | Хапае правадніка; медныя ніткі прыварваюць халоднай да сценкі клемы |
| Ізаляцыйная апора | Здымае нагрузку на злучэнне правадніка — рамень бяспекі для дроту |
| Пераходная зона | Масты абціскны ўчастак да спарвання кантакту; бачыць напружанне пры выгібе |
| Зона спарвання | Дзелавы канец - датыкаецца з іншым тэрміналам і праходзіць ток |
Калі якая-небудзь з гэтых зон не адпавядае спецыфікацыі, пакутуе ўсё злучэнне. Вось чаму мы правяраем на некалькіх этапах, а не толькі на канчатковай адгрузцы.
Вось практычны кантрольны спіс, з якім мы распавядаем кліентам:
| Фактар | За чым сачыць |
|---|---|
| Калібр дроту | Клема павінна адпавядаць паказчыку AWG або мм². Неадпаведнасць = адсутнасць халоднай зваркі або здробненых нітак. |
| Бягучая нагрузка | Больш высокі ток = большая плошча кантакту і часта больш тоўсты матэрыял. |
| Клас напружання | Вышэй за 60 В, шлях уцечкі і зазор становяцца драйверамі дызайну. |
| тэмпература | Тэмпература падкапота аўтамабіля можа дасягаць 150°C+. Матэрыял і пакрыццё зрушваюцца адпаведна. Па гэтай прычыне герметычная правадная клема для маторнага адсека звычайна патрабуе матэрыялаў і пакрыццяў з больш высокай тэмпературай, чым прымяненне ў салоне або багажніку. |
| Вібрацыя | Функцыі ўтрымання тэрміналаў і блакавання корпуса важныя для транспартных сродкаў і механізмаў. |
| Асяроддзе | Вада, саляныя туманы, алей, пыл - кожны з іх абумоўлівае розныя патрэбы ў герметызацыі і пакрыцці. |
Людзі забываюць яшчэ пра адну рэч: інструмент для абціскання мае такое ж значэнне, як і клема. Ідэальная клема, абціснутая з няправільнай наладай штампа, усё роўна выйдзе з ладу. Мы заўсёды рэкамендуем правяраць поўную сістэму — тэрмінал, інструмент, провад і працэс — разам.
| Асаблівасць | Абціскны | Прыпой |
|---|---|---|
| Працэс | Механічная дэфармацыя | Расплаўлены прысадкавы метал |
| Хуткасць лініі | Вельмі хутка, цалкам аўтаматызаваны | Павольней, часта ручной або паўаўтаматычны |
| Зона цеплавога ўздзеяння | Няма | Так, можна адпаліць дрот |
| Перапрацаваць | Разрэжце і зноў абцісніце | Адпаяйце і ачысціце |
| Аўтамабільнае выкарыстанне | Галіновы стандарт | Абмежавана пэўнымі прыкладаннямі |
| Кансістэнцыя | Выдатна з належным інструментам | Залежыць ад аператара |
Прыпой мае сваё месца - скразныя адтуліны для друкаванай платы, рамонтныя работы, некаторыя аэракасмічныя. Але для джгутоў правадоў? Абцісканне перамагае па хуткасці, паслядоўнасці і доўгатэрміновай надзейнасці ва ўмовах вібрацыі.
Для кліентаў, якія жадаюць зразумець, што неабходна для стварэння іх тэрміналаў, вось як мы запускаем вытворчасць:
Паколькі мы таксама вырабляем ліццё пад ціскам і аўтаматызаваную зборку ў сябе, мы можам перанесці клему ад неапрацаванай паласы да гатовай зборкі злучальніка, не пакідаючы яе з нашага прадпрыемства.
Нашы тэрміналы адпраўляюць па чатырох асноўных сектарах:
| Сектар | Тыповыя прымянення |
|---|---|
| Аўтамабільны | Электраправодка, злучэнні ECU, датчыкі, асвятленне, сістэмы кіравання батарэямі |
| Новая энергія / ЭВ | Міжзлучэнні акумулятарных блокаў, сістэмы зарадкі, размеркаванне высокага напружання — у тым ліку Воданепранікальныя раздымы аўтамабільных ланцугоў для электрамабіляў, якія выкарыстоўваюцца ў ланцугах акумулятара і зарадкі, дзе герметычнасць і ўстойлівасць да вібрацыі маюць вырашальнае значэнне |
| Прамысловы | Шафы кіравання, сродкі аўтаматызацыі, маторныя прывады, робататэхніка |
| Медыцынскі | Дыягнастычнае абсталяванне, маніторынг пацыентаў, спецыялізаваныя электронныя вузлы |
Некалькі рэчаў, якія маюць значэнне для інжынераў і пакупнікоў, з якімі мы працуем:
Калі вы распрацоўваеце новую праграму злучэння і жадаеце абмеркаваць варыянты тэрміналаў, мы будзем рады разгледзець вашы патрабаванні і прапанаваць падыход.
Q1. Што такое абціскныя клеммы? Гэта металічныя кантакты, якія прымацоўваюцца да правадоў механічным абцісканнем - пайка не патрабуецца. Выкарыстоўваецца ўсюды, ад аўтамабіляў да фабрычных цэхаў.
Q2. Якія тыпы абціскных клем найбольш распаўсюджаныя? Пары мужчына/жанчына, лязо, круг, квадрат, кольца і рыдлёўка. Кожны падыходзіць для іншай сістэмы спарвання і выпадку выкарыстання.
Q3. Навошта выкарыстоўваць для клем прэцызійную штампоўку? Таму што прадукцыйнасць тэрмінала жыве або памірае ад дакладнасці памераў. Штампоўка захоўвае гэтыя допускі пры вялікім аб'ёме і нізкай адзінкавай цане.
Q4. Якія матэрыялы выкарыстоўваюцца? Стандартнымі з'яўляюцца медзь, медныя сплавы і латунь. Пакрыццё (звычайна волава) дадаецца для ўстойлівасці да карозіі і магчымасці паяння.
Q5. Як вызначыць патрэбны тэрмінал? Пачніце з памеру дроту і сілы току, затым уключыце тэмпературу, вібрацыю і ўздзеянне навакольнага асяроддзя. І пераканайцеся, што ваш абціскны інструмент адпавядае клеме.
Абціскныя клемы зманліва простыя дэталі. Штампаваны кавалак металу, націснуты на дрот. Але выберыце правільны дызайн, матэрыял і працэс — і вы атрымаеце злучэнне, якое праслужыць больш, чым прадукт, у які яно ўбудавана.
У JDE Auto мы патрацілі гады на ўдасканаленне спосабаў штампоўкі, пласцін, фармавання і зборкі гэтых кампанентаў. Незалежна ад таго, патрэбны вам стандартны тэрмінал або цалкам індывідуальнае рашэнне, мы будзем рады магчымасці працаваць з вамі.
У вас ёсць чарцяжы або характарыстыкі, каб падзяліцца? Адпраўце іх — мы разгледзім і вернемся з прапановай.
Чарцяжоў яшчэ няма? Няма праблем. Раскажыце нам пра сваю заяўку, і мы дапаможам вам звузіць выбар.
