Апісанне прадукту

Асобныя часткі для мужчынскіх і жаночых кабельных раздымаў (уключаючы ізаляцыю). Гэты злучальны вузел сонечнага фотаэлектрычнага кабеля выкарыстоўвае адпрацаваную тэхналогію ўзаемасувязі, падобную да канцэпцыі дызайну, якая прымяняецца ў фармаваных злучальніках, каб гарантаваць стабільную герметызацыю і доўгатэрміновую працу на адкрытым паветры.

Кантакты (уключаючы ізалятары) на фідэрнай стужцы

Тэхнічныя параметры сістэмы раздымаў Ø 4 мм Намінальная напруга 1000 В пастаяннага току (IEC 62852) 1500 В пастаяннага току (2Pfg2330)¹ 600 В пастаяннага току /1000 В пастаяннага току/ 1500 В пастаяннага току (UL²) Намінальны ток T ∨ V (85 ° C) 17 A (1,5 мм²) 22,5 A (2,5 мм²) 39 А (4 мм²/6 мм²) 45 А (10 мм²) Намінальны ток UL 22,5 А (14 AWG) 30 А (12 AWG/10 AWG) 50 А (8 AWG) Намінальная імпульсная напруга 12 кВ (1000 В пастаяннага току (TÜV)) 16 кВ (1500 В пастаяннага току) (TÜV)) дыяпазон тэмператур навакольнага асяроддзя -40°C...+85°C (TÜV) -40 °C...+75°C (UL) верхняя мяжа тэмпературы 105 °C (TÜV) Клас абароны, устаўлены Адключаны IP65, IP68 (1г/1 м) IP2X катэгорыя залішняга ціску/узровень забруджвання CATIII/3 кантактнае супраціўленне раздыма ≤0,2 мОм узровень бяспекі 1000 В пастаяннага току: II 1500 В пастаяннага току: 0 злучальных сістэм MULTILAM Тып праводкі Абціскны Матэрыял кантактаў Медзь/304, луджаныя ізаляцыйныя матэрыялы PC/PA Сістэма фіксацыі (UL) Убудаваны рэйтынг вогнеахоўнага UL94-V0 Устойлівасць да аміяку (у адпаведнасці з тэхнічнымі рэгламентамі DLG) 1500 гадзін, 70 ° C/70% Адносная вільготнасць, 750 частак на мільён Выпрабаванне саляным туманам, клас сур'ёзнасці 6 IEC 60068-2-52

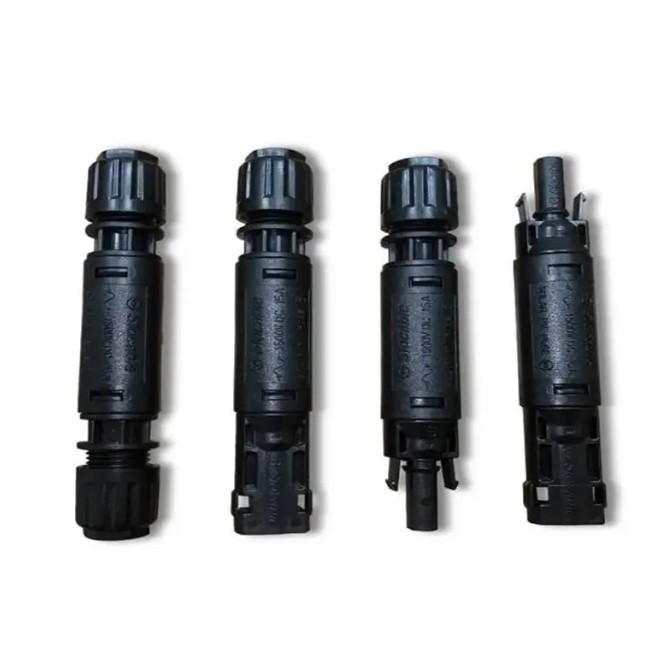

Убудаваны раз'ём засцерагальніка JDE MC4 для сонечнай фотаэлектрычнай сістэмы спецыялізуецца на выкарыстанні сонечнай фотаэлектрычнай сістэмы паміж сонечнай панэллю і інвертарам або кантролерам. Яны ўстойлівыя да ультрафіялету і могуць працаваць на адкрытым паветры 25 гадоў. Гэтыя ўбудаваныя засцерагальнікі MC4 тыпу PV Protection MC4 ідэальна падыходзяць для выкарыстання з сонечнымі панэлямі са стандартным провадам тыпу MC4. Яны пабудаваны з абціскным злучэннем, якое гарантуе даўгавечнае і стабільнае злучэнне ў параўнанні са звычайнымі заціскамі. Наша вытворчая каманда таксама назапашвае багаты вопыт у вытворчасці індывідуальных джгутоў правадоў, якія падтрымліваюць індывідуальныя зборачныя рашэнні для розных патрабаванняў фотаэлектрычных праектаў.

Пры падключэнні сонечнай фотаэлектрычнай сістэмы Slocable найбольш ідэальным падыходам для павышэння ўпэўненасці з'яўляецца выкарыстанне засцерагальнікаў MC4 або сонечных выключальнікаў. Правільнае выкарыстанне засцерагальнікаў і аўтаматычных выключальнікаў важна для падтрымання бяспекі. Засцерагальнікі і аўтаматычныя выключальнікі выкарыстоўваюцца для абароны электраправодкі ад празмернага нагрэву, а таксама для абароны ўсіх прылад, падлучаных да сістэмы, ад узгарання або пашкоджання ў выпадку кароткага замыкання. Добры прыклад - свінцова-кіслотная батарэя на 12 В. Калі, напрыклад, у вашым пераўтваральніку пераменнага/пастаяннага току ўзнікае кароткае замыканне, засцерагальнік паміж ім і акумулятарам прадухіліць магчымы выбух акумулятара і разарвуць ланцуг дастаткова хутка, каб правады не ўзгараліся або небяспечна награваліся. У гэтай сітуацыі акумулятар, правады і інвертар пераменнага/пастаяннага току будуць надзейна адключаны засцерагальнікам. Яны не з'яўляюцца неабходнымі для належнай працы сістэмы, але мы заўсёды рэкамендуем выкарыстоўваць засцерагальнікі або аўтаматычныя выключальнікі ў мэтах бяспекі. Мы прапануем усталяваць засцерагальнікі або выключальнікі ў трох розных месцах: па-першае, паміж кантролерам зарада і акумулятарным блокам, па-другое, паміж кантролерам зарада і сонечнымі панэлямі, і, па-трэцяе, паміж акумулятарным блокам і інвертарам. Абарона ад перагрузкі па току сонечнай ланцуга з'яўляецца абавязковым фактарам пры раскладцы ўсіх паралельных фотаэлектрычных ліній.

Каб вызначыць неабходны памер засцерагальніка паміж кантролерам зарада і банкам акумулятараў, трэба проста супаставіць намінальную сілу току на кантролеры зарада.

Другі засцерагальнік паміж вашымі сонечнымі панэлямі і кантролерам зарада некалькі адрозніваецца. Памер гэтага засцерагальніка залежыць ад колькасці сонечных панэляў і спосабу іх злучэння (паслядоўна, паралельна або паслядоўна/паралельна). Калі панэлі злучаны паслядоўна, напружанне кожнай панэлі дадаецца, але сіла току застаецца ранейшай. Напрыклад, калі ў вас ёсць чатыры панэлі магутнасцю 100 Вт, злучаныя паслядоўна, кожная з якіх вырабляе 20 вольт і 5 ампер, агульная магутнасць складзе 80 вольт і 5 ампер. Затым мы бярэм агульную сілу току і памнажаем яе на каэфіцыент бяспекі 25% (5А х 1,25), што дае намінальны ток засцерагальніка 6,25А або 10А, калі акругліць у большы бок. Калі ў вас ёсць паралельнае злучэнне, пры якім сіла току панэляў дадаецца, аднак напружанне застаецца нязменным, вам трэба будзе скласці сілу току кожнай панэлі, а затым мы дадаем правіла 25%, каб вызначыць памер засцерагальніка. Напрыклад, калі б у вас было чатыры панэлі магутнасцю 100 Вт, падключаныя паралельна, кожная панэль вырабляла б каля 5 ампер, таму мы б выкарысталі наступнае ўраўненне (4 * 5 * 1,25) = 28,75 ампер, таму ў гэтым выпадку мы рэкамендавалі б засцерагальнік на 30 ампер. Ноў-хау па ўзаемасувязі пры вялікіх токах, атрыманае ад аўтамабільных высакавольтных раздымаў, дапамагае нам аптымізаваць прапускную здольнасць па току нашых фотаэлектрычных раздымаў.

Камерцыйныя сонечныя панэлі магутнасцю больш за 50 Вт маюць драты 10 калібра і вытрымліваюць сілу току да 30 ампер. Калі гэтыя панэлі злучыць паслядоўна, ток не павялічыцца, таму струну не трэба сплаўляць. Калі вы злучаеце панэлі паралельна, гэта не так, таму што пры паралельным злучэнні токі сістэмы складаюцца. Напрыклад, калі ў вас ёсць 4 панэлі, кожная з якіх можа забяспечваць да 15 А току, кароткае замыканне ў адной панэлі прывядзе да таго, што ўсе 60 А току пацякуць на каротка замыканую панэль. Гэта прывядзе да таго, што ток правадоў, якія вядуць да панэлі, значна перавышае 30 ампер, што можа прывесці да ўзгарання пары правадоў. Калі гэта паралельная панэль, кожная панэль патрабуе засцерагальнік на 30 ампер. Калі ваша панэль мае магутнасць менш за 50 Вт і вы выкарыстоўваеце толькі провад 12 калібра, вам спатрэбіцца засцерагальнік на 20 ампер.

Апошні засцерагальнік, які мы прапануем у сістэме, будзе, калі вы выкарыстоўваеце інвертар. Праводка і засцерагальнікі ад батарэі да інвертара пераменнага/пастаяннага току вельмі важныя, таму што менавіта тут можа працякаць максімальны ток. Гэты засцерагальнік будзе знаходзіцца паміж вашым інвертарам і батарэйным блокам. Памер засцерагальніка звычайна паказваецца ў кіраўніцтве, і большасць інвертараў, верагодна, маюць убудаваныя засцерагальнікі/аўтаматычныя выключальнікі на ўваходзе і выхадзе (AC) прылады. Эмпірычнае правіла, якое мы тут выкарыстоўваем, будзе наступным: «Пастаянныя ваты / напружанне акумулятара, памножаныя на 1,25, напрыклад, тыповы інвертар магутнасцю 1000 Вт і 12 В спажывае каля 83 бесперапынных ампер, і мы дадамо 25% каэфіцыента бяспекі, які дае 105 ампер, таму мы прапануем засцерагальнік на 150 А.

Гэта кароткае ўвядзенне і рэзюмэ для зліцця вашай сістэмы. Ёсць важныя і іншыя аспекты, такія як памер/даўжыня кабеля і тыпы засцерагальніка/выключальніка. Вы можаце https://www.jdeauto.com/contact-us/ для атрымання дадатковай інфармацыі аб сонечных батарэях! Калі вы не спяшаецеся і выкарыстоўваеце правільную камбінацыю дэталяў з ацэнкай, то сістэма павінна працаваць добра, і вы будзеце лепш спаць, ведаючы, што стварылі яе бяспечнай і надзейнай.

Цяпер мы заваявалі давер і пахвалу айчынных і міжкантынентальных спажыўцоў за ўбудаваны раз'ём Slocable mc4 для сонечнай энергетычнай сістэмы. Мы імкнёмся наладзіць пазітыўныя і карысныя сувязі з прадпрыемствамі па ўсім свеце. Мы шчыра запрашаем вас патэлефанаваць нам, каб пачаць абмеркаванне таго, як мы можам лёгка рэалізаваць гэта.

Цяпер мы заваявалі давер і хвалу айчынных і міжкантынентальных спажыўцоў за засцерагальнік mc4, дыёд mc4 у Кітаі. Працэс праектавання, апрацоўкі, закупкі, праверкі, захоўвання і зборкі ажыццяўляецца ў рамках навуковага і эфектыўнага дакументальнага працэсу, значна павялічваючы ўзровень выкарыстання і надзейнасць нашага брэнда, дзякуючы чаму мы сталі лепшым пастаўшчыком чатырох асноўных катэгорый вырабаў унутры краіны і заслужылі давер кліентаў.
