JDE Automotive Technology Co., Ltd. з'яўляецца адным з самых надзейных вытворцаў і пастаўшчыкоў аўтамабільных раздымаў пастаяннага току ў Кітаі. Як прафесійны пастаўшчык [аўтамабільных раздымаў], мы забяспечваем стабільную якасць, канкурэнтаздольныя цэны і хуткую дастаўку як стандартных дэталяў, так і індывідуальных рашэнняў. Калі ласка, будзьце ўпэўненыя, купляйце аўтамабільныя раздымы пастаяннага току са зніжкай на нашай фабрыцы. Калі ў вас ёсць якія-небудзь пытанні аб індывідуальным абслугоўванні - напрыклад, аб размяшчэнні штыфта, калібры провада, колеры корпуса або друку лагатыпа - калі ласка, не саромейцеся, напішыце нам.
Аўтамабільныя раздымы пастаяннага току выкарыстоўваюцца для надзейнага падключэння крыніц пастаяннага току і абсталявання ў транспартных сродках, забяспечваючы перадачу энергіі і абарону ланцуга. Яны ахопліваюць сцэнарыі як нізкага напружання (12 В / 24 В / 48 В), так і новага высокага напружання (200–1000 В), забяспечваючы энергію ад акумулятара да стартара, ліхтароў аўтамабіля, электроннага блока кіравання, датчыкаў, бартавой зараднай прылады (OBC), пераўтваральніка пастаяннага і пастаяннага току, прываднага рухавіка і іншых кампанентаў, перадаючы пры гэтым пастаянны ток ад 5 А да 500 А.
Акрамя простага сілкавання, яны таксама рэалізуюць размеркаванне ланцугоў і перадачу: стыкоўка джгутоў правадоў у маторным адсеку, шасі і салоне; манеўравыя скрынкі засцерагальнікаў; і паралельны прыём энергіі для некалькіх прылад, такіх як бартавыя халадзільнікі і ўзмацняльнікі магутнасці. У ланцугах нізкага напружання яны перадаюць як сігналы харчавання, так і сігналы кіравання (запальванне, абуджэнне і сувязь), адначасова забяспечваючы бяспечную ізаляцыю і абарону, уключаючы блакіроўку высокага напружання (HVIL), прадухіленне паразы электрычным токам, падаўленне дугі і абарону ад перагрузкі па току / кароткага замыкання — усё гэта прызначана для выжывання ў жорсткіх бартавых умовах.
The высакавольтны раз'ём пастаяннага току для электрамабіляў з'яўляецца асноўным кампанентам цягавага ланцуга. Звычайна разлічаны на 600–1000 В і 100–500 А, ён падключае акумулятар, OBC, пераўтваральнік пастаяннага і пастаяннага току, кантролер рухавіка і PDU, і павінен падтрымліваць супраціўленне кантакту ≤5 мОм, каб пазбегнуць нагрэву і падзення напружання. Станоўчая і адмоўная палярнасці павінны строга адпавядаць; Клемы ВН таксама павінны адрозніваць станоўчыя, адмоўныя і экрануючыя праваднікі, каб прадухіліць пашкоджанне, выкліканае зваротным злучэннем.
Тыповыя вобласці прымянення:
У мэтах бяспекі сістэмы ВН павінны быць абсталяваны HVIL (высокавольтнай блакіроўкай), канструкцыяй, абароненай ад пальцаў IP2X, другаснай блакіроўкай і структурамі супраць няправільнага ўвядзення. Наша серыя [High Voltage EV Connectors] прытрымліваецца той жа філасофіі дызайну — нізкае кантактнае супраціўленне, надзейнае экранаванне і правераная функцыя блакіроўкі — каб дапамагчы OEM-вытворцам і Tier-1 бесперашкодна выконваць патрабаванні ECE R100 і GB/T 20234.

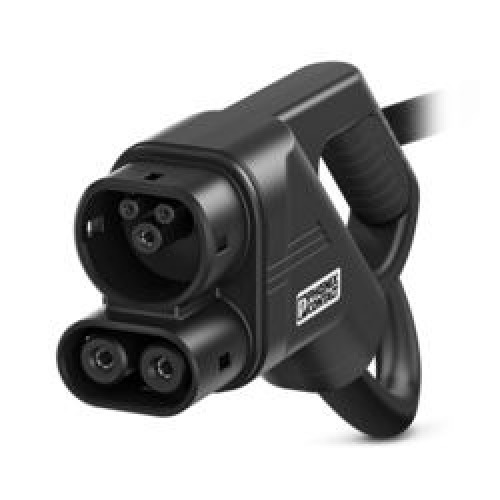

Зарадная інфраструктура працуе на адкрытым паветры круглы год, таму воданепранікальны раз'ём пастаяннага току для зараднай станцыі электрамабіляў павінен быць устойлівы да дажджу, пылу, пырскаў вады і паўторных цыклаў падключэння. Для палажэнняў у маторным адсеку і на шасі мы рэкамендуем ≥IP67 (пыланепранікальны і воданепранікальны); ўнутраныя пазіцыі патрабуюць ≥IP54; і ўсе інтэрфейсы HV захоўваюць абарону ад дотыку IP2X. Ушчыльненні з сіліконавай гумы або фторкаўчуку застаюцца эластычнымі ад -40 ℃ да +150 ℃, забяспечваючы працяглую пыла- і воданепранікальнасць нават пасля тысяч цыклаў спалучэння.
Ключавыя моманты для выбару зараднай станцыі і бартавой разеткі:
Камерцыйныя аўтамабілі сутыкаюцца з большай вібрацыяй, больш працяглымі штодзённымі гадзінамі працы і больш частымі прыпынкамі, чым легкавыя аўтамабілі. Наш трывалы раз'ём пастаяннага току для электрычнай шыны распрацаваны для гэтых умоў: адпавядае SAE J2030 для вібрацыі і ўдараў (10–2000 Гц, амплітуда 0,1–2 мм) без паслаблення, адключэння або імгненнага перапынення; працоўная тэмпература −40℃~+125℃ для маторнага адсеку і пазіцый шасі, −30℃~+85℃ для салона; пазалочаныя або нікеляваныя медныя/латуневыя кантакты для стабільнай праводнасці пры моцным току.
Ён шырока выкарыстоўваецца ў электрычных аўтобусах, гарадскіх аўтобусах, санітарных грузавіках, лагістычных фургонах і аўтамабілях спецыяльнага прызначэння — для ўзаемасувязі акумулятарных блокаў, размеркавання PDU, прывадаў паветранага кампрэсара і помпы рулявога кіравання, высокавольтнай падачы вентыляцыі і кандыцыянавання, модуляў DC-DC і бартавога дапаможнага абсталявання. Тая ж трывалая платформа таксама абслугоўвае традыцыйныя транспартныя сродкі (клемы акумулятара 12 В, раздымы запальвання/святла/ачышчальніка/аўдыё, разеткі прыпальвальніка) і мадыфікацыю/пасля ўстаноўкі (халадзільнікі, інвертары, пражэктары, разгалінаванне і падаўжэнне джгутоў правадоў).
| Item | Low Voltage | High Voltage |
|---|---|---|
| Rated voltage / current | e.g. 12V / 20A | e.g. 600V / 250A |
| Contact resistance | ≤5mΩ | ≤5mΩ |
| Insulation withstand voltage | ≥500V AC / 1min | ≥2000V AC / 1min |
| Protection level | ≥IP54 (interior) | IP2X touch-proof + ≥IP67 at chassis |
| Operating temperature | −30℃~+85℃ (interior) | −40℃~+125℃ (engine bay / chassis) |
| Circuit protection | Fuse / self-recovery fuse in series | HVIL required |
Правільная ўстаноўка вызначае доўгатэрміновую надзейнасць гэтак жа, як і сам раз'ём. Дыяметр провада павінен адпавядаць току (напрыклад, 14AWG для 12В/20А); для ВН выкарыстоўваюцца экранаваныя кабелі, а для НН - тэрмаўстойлівыя шытыя кабелі. Выкарыстоўвайце спецыяльныя інструменты для абціскання — сіла нацягвання пасля абціскання павінна складаць ≥80% ад намінальнага значэння кабеля без паслаблення або адключэння. Блакіроўка з дапамогай спражкі, ніткі або фланца павінна быць цалкам задзейнічана; Раздымы HV дадаткова патрабуюць дадатковых функцый блакіроўкі і абароны ад няправільнага ўстаўлення.
Месца мантажу: трымайце далей ад крыніц цяпла (выхлап, турбіна), рухомых частак і вострых краёў; пазбягайце назапашвання вады і асадка. Моцна замацоўвайце спражкамі праз кожныя 150–200 мм і падтрымлівайце радыус выгібу ≥5 × дыяметра дроту. Перад працай адлучыце мінусавую клему акумулятара; для сістэм ВН спачатку разрадзіце і павесьце папераджальны знак. Аперацыі з ВН павінны выконвацца ў ізаляцыйных пальчатках і інструментах — падключаць і адключаць разетку пад напругай строга забаронена. Калі вы распрацоўваеце поўную маршрутызацыю разам з [Аўтамабільнымі джгутамі правадоў], пакіньце дастатковую слабіну ў раздымах і пазбягайце пракладкі праз адтуліны ў ліставым метале без пракладак.
| Type | Rating | Typical use |
|---|---|---|
| Low-voltage high-current (Anderson / Deutsch DT style) | 12–48V, 50–200A | Batteries, inverters, mild-hybrid systems |
| New-energy HV (single-core / multi-core) | 200–1000V, 100–500A | Battery packs, OBC, DC-DC, fast-charging guns |
| On-board LV plastic-shell (harness end) | 12/24V, 5–30A | Vehicle lights, sensors, interior electrical appliances |
Кантрольны спіс выбару: пацвердзіце намінальнае напружанне/ток ≥ максімум сістэмы → праверце супраціўленне кантакту і вытрымліваюць напружанне → выберыце ўзровень IP па пазіцыі → праверце дыяпазон тэмператур і хімічную ўстойлівасць → пацвердзіце тып блакавання і абарону ад няправільнага ўстаўлення → адпаведнасць сертыфікацыі мэтавым рынку (GB/T / CCS / CHAdeMO, ECE R100).
Звяжыцеся з намі сёння, каб атрымаць прапанову, узоры або індывідуальнае рашэнне - мы адкажам на працягу 24 гадзін.
