Комплексны аналіз тыпаў тэрміналаў: структура, прынцып і прымяненне

Клемы з'яўляюцца асноўнымі кампанентамі для дасягнення электрычных злучэнняў. У залежнасці ад сцэнарыяў прымянення і функцыянальных адрозненняў іх можна падзяліць на некалькі тыпаў, у тым ліку абціскныя клемы, клемы для паяння, штэкерныя клемы і спружынныя клемы. Сярод іх, абціскныя клемы для злучэння электрычных правадоў шырока распаўсюджаныя для надзейнага злучэння правадоў. Ніжэй прыводзіцца падрабязнае тлумачэнне іх структуры, прынцыпаў працы, сцэнарыяў прымянення і памераў спецыфікацый.

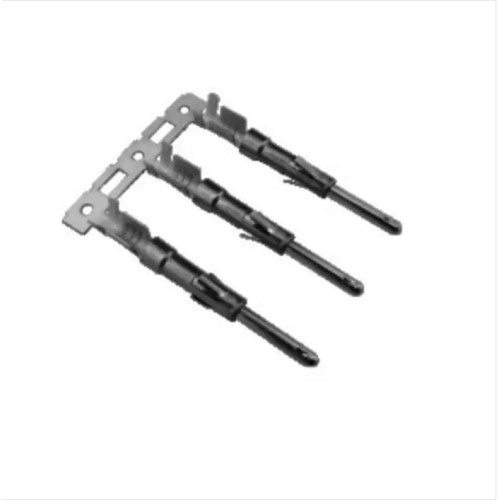

Канструкцыя абціскных клем (клеммаў з прэсавай пасадкай): складаецца з металічнай абціскной клеммнай планкі і ізаляцыйнага пластыкавага корпуса клемы. Металічная абціскная клеммная планка звычайна вырабляецца з меднага сплаву і фармуецца ў пэўныя формы (напрыклад, U-вобразную, відэльцападобную) шляхам штампоўкі або кавання. Ізаляцыйны пластыкавы корпус клемы звычайна вырабляецца з пластыка, устойлівага да высокіх тэмператур. Прынцып працы: Спецыяльны абціскны інструмент выкарыстоўваецца для шчыльнага сціску клеммнай планкі і провада, выкарыстоўваючы пластычную дэфармацыю металу (напрыклад, халоднае абцісканне) для фарміравання пастаяннага абціскнога злучэння правадоў. Провад заключаны ў клеммную паласу, і праз кантактны ціск ствараецца праводны шлях з нізкім імпедансам. Сцэнарыі прымянення: аўтамабільныя джгуты правадоў, унутраная праводка бытавых прыбораў, злучэнні сілкавання прамысловага абсталявання і іншыя сцэнарыі, якія патрабуюць высокай надзейнасці, дзе зварка нязручная. Напрыклад, высакавольтныя джгуты правадоў у маторным адсеку аўтамабіляў злучаюцца праз абціскныя клемы, каб пазбегнуць пашкоджання ізаляцыйнага пласта з-за высокай тэмпературы зваркі. У аўтамабільным сектары гэтыя тэрміналы часта працуюць разам з аўтамабільнымі праваднымі раздымамі, забяспечваючы стабільны сігнал і перадачу энергіі ўнутры транспартных сродкаў. Тэхнічныя памеры: Дыяпазон плошчаў папярочнага перасеку правадоў: ад 0,1 мм² да 10 мм² (падыходзіць для правадоў ад тонкіх кабеляў навушнікаў да тоўстых прамысловых кабеляў); Шырыня клеммнай планкі: ад 1,5 мм да 10 мм; Вышыня абціскання: ад 2 мм да 8 мм.

Акрамя звычайных абціскных клем, аўтамабільныя абціскныя клемы спецыяльна аптымізаваны для працы ў цяжкіх аўтамабільных умовах. Пры зборцы поўных сістэм электраправодкі вытворцы звычайна спалучаюць гэтыя клемы з аўтамабільнымі сілавымі раздымамі, утвараючы поўны набор стабільных электрычных вузлоў для ланцугоў электрасілкавання аўтамабіля. З'яўляючыся ключавой часткай абціскных клем для злучэння электрычных правадоў, металічная абціскная клеммная планка вызначае праводнасць і супраціў механічнага выцягвання абціскнога злучэння правадоў, у той час як ізаляцыйны пластыкавы корпус клемы забяспечвае абарону ад кароткага замыкання і ўздзеяння навакольнага асяроддзя.
